Добро пожаловать! Контактные телефоны: +38 (044) 502-5580; +38 (044) 503-0603

     Компания "ЭНЕРГОТРАНСБУД" специализируется на разработке, проектировании, изготовлении, продаже и монтаже всех видов трансформаторных подстанций (в том числе КТП 35 кВ) и силовых трансформаторов, а также на поставке необходимых комплектующих для подобного оборудования.
    Большое разнообразие силовых трансформаторов и широкий выбор комплектаций КТП позволяют  подобрать вариант, который идеально подойдет для Ваших условий, а стоимость будет максимально соответствовать соотношению цена / качество. Ассортимент предлагаемой продукции, в частности силовых трансформаторов и комплектных трансформаторных подстанций (КТП) не только соответствует высочайшим стандартам безопасности и качества, но еще и выполнен с использованием приятных дизайнерских решений. Это позволяет не только выполнить поставленные задачи, но и облагородить  территорию красивой конструкцией.
    Комплектные трансформаторные подстанции представлены такими видами КТП как блочные подстанции БКТП, киосковые проходные и тупиковыедля городских электросетей КТПГС, КТП в бетонной оболочке КТПБ (бетонные КТП), мачтовые МТП, столбовые КТПКТП на напряжение 35 кВ, станции для прогрева бетона и грунта КТПТО-80, а также подстанции для железных дорог КТПЖ. Силовые трансформаторы - масляные (ТМ, ТМЗ, ТМГ, ТМЖ, ТМБ, НОМИ, НАМИ, НТМИ) и сухие (ТСН, ТСЗН, ТСНО, ТСЗНО, ТСГЛ, ТСЗ ГЛ) мощностью от 10кВА до 4000кВА  на напряжение 6кВ, 10кВ, 15кВ, 20кВ, 35кВ. Компанией "ЭНЕРГОТРАНСБУД" представлены распределительные устройства 35 кВ, в которых используются как вакуумные выключатели, так и элегазовая изоляция, а также комплектные распределительные устройства до 35 кВ, в том числе ячейки КСО 393 на 6кВ и 10кВ.
   Наша компания сотрудничает с передовыми поставщиками запчастей и комплектующих для трансформаторного и распределительного оборудования, мы гарантируем нашим клиентам лучший сервис и широкий выбор продукции, который удовлетворит даже самых требовательных заказчиков.
  Маркетинговая политика компании "ЭНЕРГОТРАНСБУД" заключается во внимательном отслеживании тенденций рынка и контроле за появлением самых свежих новинок электротехнического оборудования, именно поэтому мы предоставляем самые современные силовые трансформаторы и трансформаторные подстанции, разработанные с использованием энергосберегающих технологий повышенной безопасности.
      Наши гарантии - это отзывы довольных клиентов!                                                                                            +38 (044) 502-5580;  +38 (044) 503-0603;
+38 (098) 689-1692

БЕТОННЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ КТПБ 6, 10, 20, 35кВ МОЩНОСТЬЮ ДО 2500кВА

Бетонная КТПБетонные КТП     Новым направлением в развитии ассортимента электрооборудования нашей компании стали трансформаторные подстанции КТП бетонного типа. Трансформаторные подстанции малогабаритные в бетонном корпусе с внутренним или наружным обслуживанием 6-35кВ мощностью до 2500кВА. Распредустройство СН в воздушной изоляции или SF6. Бетонные трансформаторные подстанции КТП предназначены  для питания городских и промышленных потребителей от кабельных сетей напряжением до 35кВ.
   Данный вид КТП в бетонной оболочке выгодно отличается повышенными шумоизоляционными и огнеупорными характеристиками, красивым дизайном, экологически безвреден. Трансформаторные подстанции в бетонной оболочке КТП могут поставляться в нескольких вариантах цветов, стены здания могут быть оштукатурены (грубо или мелко), существует несколько вариантов выполнения кровли КТП.
     Из-за малых габаритов КТП в бетонной оболочке может быть применена в густой городской застройке.


Блочные КТП комплектные трансформаторные подстанции БМКТП–1000...4000/10/0,4 Энерготрансбуд

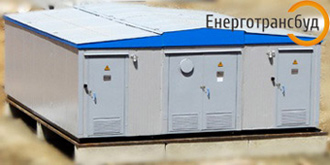

КТП-1000 трансформаторная подстанция блочно-модульная     Комплектные трансформаторные подстанции блочно-модульные БМ КТП мощностью до 4000кВА напряжением ВН 6 или 10 кВ , напряжением НН 0,4 кВ компании Энерготрансбуд предназначены для снабжения электроэнергией промышленных предприятий, логистических центров, складских комплексов, супермаркетов.  Блочные трансформаторные подстанции БМ КТП представляют собой один или несколько блокмодулей установленных на фундамент с полностью смонтированными в пределах блока электрическими соединениями.
   Блочно-модульное здание КТП служит защитной оболочкой для установленных внутри него составных элементов, внутри которого поддерживаются условия, соответствующие условиям эксплуатации КТП. Здание блочной КТП оборудовано освещеннием и отоплением. Для управления и регулирования освещением, отоплением и искусственной вентиляцией внутри блочных КТП имеется шкаф собственных нужд.


ТМГ - Трансформаторы ТМГ силовые масляные мощностью от 10 кВА до 2500 кВА

   ТМГСиловые трансформаторы масляные ТМГ трехфазные двухобмоточные понижающие общепромышленного назначения  мощностью от 10 кВА до 2500 кВА предназначены для внутренней и наружной установки. Номенклатура ТМГ: ТМГ-10 кВА, ТМГ-16 кВА, ТМГ-25 кВА, ТМГ-40 кВА, ТМГ-63 кВА, ТМГ-100 кВА, ТМГ-160 кВА, ТМГ-250 кВА, ТМГ-400 кВА, ТМГ-630 кВА, ТМГ-1000 кВА, ТМГ-1250 кВА, ТМГ-1600 кВА, ТМГ-2500 кВА.
Для увеличения поверхности охлаждения в силовых трансформаторах ТМГ 10кВА - 2500 кВА герметичного исполнения применяются гофрированные стенки.
Силовые трансформаторы ТМГ выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ, включительно, и вторичной обмотки (низкого напряжения) - 0,4 кВ. Схема и группа соединений трансформаторов ТМГ - У/Ун-0, Д/Ун-11.
Силовые трансформаторы ТМГ представлены следующими позициями:

Силовые трансформаторы ТМГ 10  Силовой трансформатор ТМГ 250 кВА
Силовые трансформаторы ТМГ 16Силовой трансформатор ТМГ 400 кВА
Силовые трансформаторы ТМГ 25Силовой трансформатор ТМГ 630 кВА
Силовые трансформаторы ТМГ 40Силовой трансформатор ТМГ 1000 кВА
Силовые трансформаторы ТМГ 63Силовой трансформатор ТМГ 1250 кВА
Силовые трансформаторы ТМГ 100Силовой трансформатор ТМГ 1600 кВА
Силовые трансформаторы ТМГ 160Силовой трансформатор ТМГ 2500 кВА


КТП КИОСКОВОГО ТИПА - ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ КИОСКОВОГО ТИПА - КТП 1М- 25..630/10(6)/0,4

КТП-1МКомплектные трансформаторные подстанции  КТП киоскового типа тупиковые модернизированные мощностью 25кВА, 40кВА, 63кВА, 100кВА, 250кВА, 400кВА, 630 кВА, напряжением 6 кВ или 10 кВ напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в системах с глухозаземленной нейтралью трансформатора на стороне низшего напряжения. Трансформаторные подстанции киоскового типа КТП - 1М  предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным и холодным климатом (от - 55 °С до КТП-1М киосковая трансформаторная подстанция, КТП киоскового типа+ 40 °С). Трансформаторные подстанции киоскового типа КТП - 1М  устанавливают на простейшую бетонную площадку.
     КТП - 1М – модернизированные трансформаторные подстанции киоскового типа, отличаются от КТП - 1 стандартной конструкции уменьшенными габаритными размерами, улучшенной планировкой и внешним видом.
     Ввод и выводы с КТП киоскового типа – кабельные или воздушные. В КТП киоскового типа предусмотрен учет электроэнергии, линия уличного освещения, включаемая автоматически по сигналу встроенного реле. В комплект поставки КТП киоскового типа входят шкафы УВН и РУНН, силовой трансформатор.


ТМЗ - силовые трансформаторы герметичные масляные серии ТМЗ мощностью от 630 до 2500 кВА

Силовой трансформатор ТМЗ   Силовые трансформаторы ТМЗ общепромышленного назначения производятся для внутренней, так и для наружной установки.  Силовые трансформаторы ТМЗ выпускаются мощностью от 630кВА до 2500кВА: ТМ3-630 кВА, ТМЗ-1000 кВА, ТМЗ-1600 кВА, ТМЗ-2500 кВА.
   Силовые трансформаторы ТМЗ выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ, включительно, и вторичной обмотки (низкого напряжения) - 0,4 кВ; 0,69 кВ. Схема и группа соединений силовых трансформаторов ТМЗ - У/Ун-0, Д/Ун-11.
   Силовые трансформаторы ТМЗ герметичные с защитой масла азотом.
Напряжение регулируется без возбуждения. Для этого силовые трансформаторы ТМЗ оснащены высоковольтными переключателями, которые присоединяются к обмотке высокого напряжения и позволяют регулировать напряжение ступенями с диапазоном + 2х2,5 % при отключенном от сети трансформаторе ТМЗ со стороны НН и ВН.

Силовой трансформатор ТМЗ 630 кВА Силовой трансформатор ТМЗ 1600 кВА
Силовой трансформатор ТМЗ 1000 кВА Силовой трансформатор ТМЗ 2500 кВА


Трансформаторная подстанция 35кВ КТП 35 кВ в бетонном корпусе, подстанция 35 10 кв, производство

Трансформаторные подстанции КТП 35 кВ в бетонной оболочке предназначаются для наружной установки. Подстанции КТП 35 кВ в бетонном корпусе компании "Энерготрансбуд" принимают и распределяют электрическую энергию первичным напряжением 35 кВ частотой 50 Гц и предназначаются для электроснабжения предприятий промышленности, городских, индивидуальных объектов, а также позволяют запитаться от линии 35 кВ дачным кооперативам и котеджным городкам.

     Электроэнергия распределяется  потребителям распредустройствами 0,4кВ, 6кВ или 10кВ в зависимости от  проекта с помощью отходящих кабельных линий, а также, если есть необходимость, и воздушными линиями.

     Трансформаторная подстанция КТП 35 кВ сделана из железобетона Б-35 и представляет собой единый блок состоящий из крыши, которая снимается, стенового корпуса и фундамента.

     Все бетонные элементы трансформаторной подстанции КТП 35 кВ компании Энерготрансбуд устойчивы к отрицательным влияниям окружающей среды, могут эксплуатироваться  на территории школ, больниц, поликлиник, портов, жилых массивов и других открытых общественных местах. Благодаря гигроскопичным свойствам бетона подстанции КТП 35 кВ могут эксплуатироваться в районах с повышенным уровнем влажности, а специальное защитное покрытие дает возможность работы в условиях агрессивного морского климата.

Элементы электрической части подстанции  КТП 35 кВ

     Корпус трансформаторной подстанции КТП 35 кВ разделяется на два отделения, которые отделены бетонной или сетчатой перегородкой.

     Трансформаторное отделение предназначено для установки силового масляного или сухого трансформатора напряжением 35 кВ мощностью до 2500 кВА. В отделении есть приямок для приема 100 % трансформаторного масла.

     Благодаря использованию бетонного фундамента, который защищает от проникновения  в грунт возможного вытекания масла из силового трансформатора 35 кВ соблюдается полная экологическая безопасность.

     Монтаж, а также обслуживание силовых трансформаторов 35 кВ производится через металлические ворота трансформаторных отсеков. Силовые трансформаторы 35 кВ устанавливаются на специальные направляющие, которые надежно закрепленные к полу и к стенам. Подключение силовых трансформаторов 35 кВ к ячейкам ВН и НН осуществлено кабелями из сшитого полиэтилена с окончаниями с соответствующими коннекторами. В распределительном устройстве может быть установлен учет электроэнергии по стороне напряжения 35 кВ.

     Отделение распредустройств 0,4 ÷ 10 кВ

     В отделении могут быть установлены распредустройства 6кВ или 10 кВ с  элегазовой, воздушной или вакуумной изоляцией при варианте подстанции 35/6 кВ или 35/10 кВ.

     При варианте подстанции 35/0,4 кВ устанавливаются распределительные устройства РLC или РС с номинальным током до 3200 А, в которых используются автоматические выключатели и рубильники-предохранители отходящих линий.      Трансформаторные подстанции КТП 35 кВ приспособлены для транспортировки наземными и морским транспортом и поставляются в полной заводской готовности.

     Подробнее о преимуществах трансформаторных подстанций КТП 35 кВ в бетонной оболочке.


Распределительные устройства КРУ 35 кВ серии MME

Комплектные распределительные устройства КРУ 35 кВ серии MME предназначаются для приема и распределения электрической энергии трехфазного переменного тока частотой 50Гц, напряжением 35 кВ. Ячейки КРУ 35 кВ позволяют потребителям подключиться к линиям 35 кВ. Ячейки 35 кВ серии ММЕ предназначаются для установки внутри помещения. КорпРаспределительное устройство 35 кВ серии ММЕус распредустройства 35 кВ производится из гальванизированного металла толщиной 2 мм. Соединения в корпусе ячейки КРУ 35 кВ производятся болтами и заклепками. Высоковольтные кабельные соединения производятся в кабельном отсеке.  В ячейках 35 кВ серии MME есть все необходимое для подключения приборов дистанционного управления.
Стойкость к внутренней дуге ячейки 35 кВ:
Ячейки 35 кВ серии MME имеют динамическую и термическую стойкость при появлении внутренней дуги.
При неожиданном увеличении давления в отсеках ячейки, обеспечивается безопасность персонала находящегося рядом и перед ячейкой 35кВ. Ячейки 35 кВ серии MME, учитывая стойкость к внутренней дуге, пригодны к обслуживанию спереди и сбоку.
Ячейка КРУ 35 кВ производится и испытывается на заводе по чертежам и однолинейной схеме главных цепей.
Распредустройство 35 кВ  имеет  4-х основных отсека: отсек механизма, низковольтный отсек, отсек кабельного соединения, отсек главных шин. Технически грамотно продуманная механическая блокировка предотвращает ошибочное включение и выключение распредустройства 35 кВ. Крышка отсека кабельного соединения не откроется пока все токоведущие части не обудут обесточены и заземлены.
Блокировка:
Ячейки 35 кВ серии ММЕ с выключателями:
Разъединитель: может включаться только если заземляющие ножи разъединены, выключатель выключен и открывающийся дверь отсека закрыт.
Заземляющий разъединитель: может включатся только если выключатель выключен.
Выключатель: может включатся только если разъединитель включён, земляющие ножи разъединены и открывающийся дверь отсека закрыт.
Ячейки 35 кВ серии ММЕ с разъединителями нагрузки:
Разъединитель нагрузки: может включатся только если заземляющие ножи разъединены и открывающийся дверь отсека закрыт.
Заземляющий разъединитель: может включатся только если разъединитель нагрузки выключен.
Защита и контроль:
- Индикатор наличия напряжения, который находится на панели ячеек 35 кВ серии MME позволяет постоянно следить за наличием напряжения.
Защитные реле в распредустройстве 35 кВ: В ячейках 35 кВ с выключателями используются реле отвечающие требованиям Заказчика. Дистанционный контроль и управление: Конструкция ячеек 35 кВ серии MME после установки дополнительного оборудования (мотор, вспомогательные контакты и т.д.) позволяет производить дистанционный контроль и управление.
   Дополнительная информация о распределительных устройствах КРУ 35 кВ серии ММЕ.


КТПГС - ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТПГС - 250...2500/10(6)/0,4 ДЛЯ ГОРОДСКИХ ЭЛ. СЕТЕЙ

Трансформаторная подстанция для городских электросетей КТПГС     Комплектные трансформаторные подстанции для городских электрических сетей КТПГС проходного и тупикового типа от компании Энерготрансбуд мощностью 100кВА, 250кВА, 400кВА, 630кВА, 1000кВА, 1600кВА, 2500кВА напряжением ВН 6 или 10 кВ, напряжением НН 0,4 кВ, частотой 50 Гц предназначены для приема, преобразования и распределения электрической энергии в одно-двух лучевой и петлевой схемах электроснабжения городских электрических сетей в районах с умеренным климатом (от - 45 °С до +40 °С).
     Подстанции для городских электросетей КТПГС поставляются компанией Энерготрансбуд в металлической кабине высокой заводской готовности (2 КТПГС - в двух кабинах), с вмонтированным в неё силовым трансформатором, шкафами УВН, РУНН, шкафом уличного освещения, и заменяют подстанции, собираемые на месте монтажа из разрозненно поставляемых камер КСО, панелей ЩО и других изделий. В шкафу УВН установлены выключатели нагрузки ВНПР с пружинно-рычажным приводом. В отсеке РУНН установлены рубильники-предохранители или автоматические выключатели, имеется общий учет электроэнергии и учет электроэнергии уличного освещения.
     По желанию заказчика КТПГС тупикового типа изготавливаются с учетом электроэнергии на высокой стороне. По заказу потребителя в отсеке РУНН устанавливаются панели ЩО-94 c АВР на стороне 0,4 кВ. При этом длина кабины - 4540 мм. Вводы ВН - воздушные или кабельные, выводы НН - кабельные.


ТРАНСФОРМАТОРЫ ТСЗ СИЛОВЫЕ СУХИЕ С ОБМОТКАМИ С ЛИТОЙ ИЗОЛЯЦИЕЙ ТИПА "ГЕОФОЛЬ"

Трансформатор сухой ТСЗГЛСухие силовые трансформаторы ТСЗ с обмотками с литой изоляцией типа «Геофоль» - силовые сухие трансформаторы понижающие трехфазные двухобмоточные общего назначения мощностью от 100 до 2500кВА напряжением до 10кВ.

Силовые сухие трансформаторы ТСЗ используются во многих отраслях народного хозяйства: предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц: устанавливаются в промышленных помещениях и общественных зданиях, которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты. Силовые сухие  трансформаторы ТСЗ комплектуются обмотками фирмы «SIEMENS».
Силовые сухие трансформаторы ТСЗ соответствуют стандартам МЭК – 76, производство сертифицировано по ИСО 9001.

Технические характеристики ТСЗ
Силовые сухие трансформаторы ТСЗ мощностью от 100 до 2500кВА с номинальным напряжением первичной обмотки (высокого напряжения) до 10кВ включительно и вторичной обмотки (низкого напряжения) – 0,4кВ.
Основные схемы и группы соединения обмоток ВН/НН: Д/Ун-11, У/Ун-0.

Сухие трансформаторы ТСЗ 100 кВАСухой трансформатор ТСЗ 630 кВА
Сухие трансформаторы ТСЗ 160 кВАСухой трансформатор ТСЗ 1000 кВА
Сухие трансформаторы ТСЗ 250 кВА Сухой трансформатор ТСЗ 1600 кВА
Сухие трансформаторы ТСЗ 400 кВАСухой трансформатор ТСЗ 2500 кВА


КСО 393 - камеры сборные КСО и ячейки КСО-393 6кВ и 10кВ

КСО-393     КСО-393 (камеры сборные одностороннего обслуживания), а также шинные мосты к ним предназначаются для комплектации распределительных устройств (РУ) и тупиковых трансформаторных подстанций (ТП) напряжением 6 и 10 кВ переменного тока систем с изолированной нейтралью. КСО-393 предназначены для установки в районах с климатическими условиями умеренными внутри помещений (от -30 С до +45 С).
     КСО 393 производится со степенью защиты IP20 или IP54.
    Внутри камеры КСО 393 размещена аппаратура главных цепей:
        -ВНПР - выключатель нагрузки  с пружинным приводом
        -РРЗ - разъединитель  с заземляющими ножами
        -ВВ/TEL - выключатель вакуумный с электромагнитным приводом
        -ОМ-1,25/10/0,23  - трансформатор собственных нужд
        -трансформаторы напряжения
        -ТМГ-25/10/0,4 - трансформатор собственных нужд
    В камерах КСО-393 с вакуумным выключателем предусматривается комплект защит (МТЗ, ТО, перегрузка).
    Присоединение к внешней сети КСО-393 - кабельное. Также есть возможность присоединения шинами.
   Камеры КСО-393 комплектуются торцевыми панелями и инвентарными перегородками.


Трансформаторы ТСЗГЛ - сухие силовые понижающие трехфазные трансформаторы ТСЗГЛ на 6кВ 10кВ 35кВ

ТСЗГЛ сухой трансформатор      Трансформаторы ТСЗГЛ силовые сухие с обмотками с литой эпоксидной изоляцией типа "Геофоль" компании Сименс - это силовые трехфазные трансформаторы понижающие общего назначения мощностью от 100 до 4000кВА и напряжением 6кВ, 10кВ, 35кВ.
     Сухие понижающие силовые трансформаторы ТСЗГЛ применяются в народном хозяйстве, в промышленных помещениях и общественных зданиях, где необходимо соответствие  повышенным требованиям пожаробезопасности, взрывозащищенности, экологической чистоты. Силовые сухие трансформаторы ТСЗГЛ от компании "Энерготранбуд" расчитаны на работу при температуре окружающего воздуха от -30С до + 45С, относительной влажности воздуха не более 87% при температуре +26С.  Понижающий силовой сухой трансформатор ТСЗГЛ состоит из магнитопровода и обмоток, размещенных на магнитопроводе, а также из отводов и защитного кожуха. Магнитопровод сухого трансформатора ТСЗГЛ изготавливается из электротехнической стали наивысшего качества. Низкие потери холостого хода и уровень шума обеспечены специальной порезкой на линии "Георг", а также методами сборки с применением специальных клеев,  бандажей и стяжных шпилек. От коррозии и воздействия внешней среды силовой сухой трансформатор ТСЗГЛ защищает кремнийорганическая краска. Изготовление обмоток низкого напряжения производится из алюминиевой или медной фольги.


Контейнерные трансформаторные подстанции ABC на напряжение 35/10(6)кВ

     Контейнерные трансформаторные подстанции типа  ABC предназначены для воздушного или кабельного питания напряжением 6 или 10кВ объектов во многих отраслях хозаяства – особенно объектов с меняющейся потребностью в энергии, например каръеры, места добычи нефти и газа итп.
  Трансформаторные подстанции питаются от воздушной электроэнергетической сети 35кВ.
   Трансформаторные подстанции ABC предназначены для применения при следующих климатических условиях:
•Температура среды ......................................................от -50°C дo +40°C
•Высота монтажа ................................................. до 1000м н.у.м.
•Скорость ветра..................................................................до 30м/сек.
•Толщина олединения........................................................ до 5мм
•Максимальная относительна влажность.......................... 100%
•Атмосфера свободна от агрессивных газов и пара.


Силовые трансформаторы масляные типа ТМ от 100 до 4000 кВА напряжением 35 кВ

Трансформатор ТМСиловые трансформаторы масляные понижающие трехфазные двухобмоточные общего назначения  мощностью от 100 до 4000 кВА напряжением 35 кВ предназначены для нужд народного хозяйства для внутренней и наружной установки.

Силовые трансформаторы ТМ -100 ...ТМ -4000 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) - 35 кВ и вторичной обмотки (низкого напряжения) - 0.4 кВ. Схема и группа соединений силовых трансформаторов - У/Ун -0; Д/УН -11, У/Zн-11.


КТП киоскового типа - комплектные трансформаторные подстанции киоскового типа

КТП киоскового типаКомпания «Энерготрансбуд» предлагает самую компактную трансформаторную подстанцию киоскового типа КТП-1М с улучшенной планировкой. Благодаря грамотным конструкторским решениям габариты подстанции мощностью 250кВА составляют всего 1,5м x 1,2м х 2,5м.
     Подстанция киоскового типа КТП-1М идеально подходит для электроснабжения:
- коттеджных городков, дачных поселков
- сельских хозяйств
- небольших промышленных объектов и объектов производственного назначения
- организации механизации строительства в районах с умеренным и холодным климатом (от - 55 °С до + 40 °С).
     КТП-1М киоскового типа требует минимальных монтажных работ и устанавливается на самый простой фундамент (бетонная площадка, блоки ФБС).
     В отличие от мачтовой подстанции КТП типа "киоск" полностью закрывает доступ к трансформаторному отсеку, вводным и распределительным устройствам высшего и низшего напряжения. Преимущества очевидны КТП киоскового типа : силовой трансформатор защищен от атмосферных и внешних воздействий, подстанция полностью "закрыта" для доступа посторонних лиц, удобна в обслуживании.

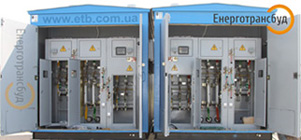

КТПГСМ - ПОДСТАНЦИИ МОДЕРНИЗИРОВАННЫЕ КТПГСМ - 100..1000/10(6)/0,4 ДЛЯ ГОРОДСКИХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ

 КТПГС - трансформаторная подстанция для городских электросетей  КТПГСМ - это трансформаторные подстанции проходного и тупикового типа мощностью 100кВА, 250кВА, 400кВА, 630кВА и 1000кВА напряжением по стороне ВН 6 или 10 кВ, напряжением по стороне НН 0,4кВ.
    Трансформаторная подстанция КТПГСМ предназначается для преобразования и распределения электроэнергии в городских электрических сетях. Трансформаторная подстанция КТПГСМ устанавливается в районах с умеренным климатом (- 40°С до + 40°С). Большим преимуществом комплектных трансформаторных подстанций КТПГСМ является наличие резервуара для принятия 100% объёма трансформаторного масла. КТПГСМ может быть оборудована приборами компенсации активной и реактивной мощности.
   Комплектные трансформаторные подстанции КТПГСМ поставляются в металлической кабине полной заводской готовности, с уже вмонтированным в неё силовым трансформатором, шкафами низкого и высокого напряжения. КТП, КТПГС, КТПГСМ По требованию заказчика КТПГСМ может поставляться или по индивидуальным схемам.


КТПЖ - ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ КТПЖ 25...2500кВА 27,5кВ ДЛЯ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ ЖЕЛЕЗНОЙ ДОРОГИ

КТПЖ - подстанции для железной дороги

   Комплектные трансформаторные подстанции для железной дороги  КТПЖ мощностью КТПЖ-25 кВА, КТПЖ-40 кВА, КТПЖ-63 кВА, КТПЖ-100 кВА, КТПЖ-160 кВА, КТПЖ-250 кВА, КТПЖ-400 кВА, КТПЖ-630 кВА, КТПЖ-1000 кВА, КТПЖ-1600 кВА, КТПЖ-2500 кВА    - это однотрансформаторные подстанции, для наружной установки, которые питаются по схеме два провода-рельс (ДПР).  КТПЖ предназначены для приема электроэнергии трехфазного тока 50 Гц напряжением 27,5кВ и преобразования в электроэнергию 0,4кВ, 6кВ, 10кВ. Железнодорожная подстанция  КТПЖ обеспечивает снабжение электроэнергией линейных потребителей ж.д. станций разъездов: переездов, остановочных пунктов, линейноПодстанция 27,5кВ для энергии ЖД-путевых зданий.
   Подстанции для железных дорог КТПЖ дают возможность обеспечивать объекты хозяйственной деятельности электроэнергией от  железнодорожных електросетей напряжением 27,5 кВ при отсутствии или значительной перегрузке существующих линий 6, 10, 35 кВ. Владельцы частных хозяйств и предприятий оценили удобство и выгоду использования линий 27,5 кВ благодаря надежности и  бесперебойности энергоснабжения, а также сжатым срокам изготовления и монтажа подстанций.
   Трансформаторные подстанции КТПЖ устанавливаются непосредственно возле железной дороги. КТПЖ подключаются к контактной сети посредством разъединителя, устанавливающимся на опоре. КТПЖ расчитана на работу в температурных условиях от -40 °С до +45 °С.
   Учет активной и реактивной электрической энергии также обеспечен в трансформаторных подстанциях КТПЖ.
   КТПЖ
оборудованы электрическими и механическими блокировками, которые обеспечивают безопасную работу обслуживающего персонала.
Дополнительная информация о трансформаторных подстанциях КТПЖ

МАЧТОВЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ МТП 25 кВА - 250 кВА 6/0,4 и 10/0,4 (МАЧТОВАЯ КТП)
КТП Мачтовые подстанцииМАЧТОВАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ
Мачтовая подстанция предназначена для снабжения электроэнергией промышленных комплексов, населенных пунктов, объектов сельского хозяйства. Мощность мачтовых подстанций составляет от 25кВА до 250кВА 3-хфазного переменного тока, напряжение 6/0,4кВ или 10/0,4кВ, частота 50Гц.

Мачтовые КТП мачтовки

   Мачтовая КТП - это тупиковая однотрансформаторная подстанция, устанавливающаяся снаружи. Мачтовые КТП состоят из распредустройства УВН со стороны высокого напряжения, силового трансформатора наружной установки, распределительного устройства со стороны низкого напряжения РУНН. Мачтовая КТП расчитана на температурные условия от от - 60°С до + 45°С
    Мачтовая подстанция комплектуется автоматическими выключателями на отходящих линиях и линии уличного освещения. Мачтовые КТП оборудованы защитой от межфазных замыканий и однофазных замыканий на землю. Также мачтовые подстанции комплектуются разъединителем наружной установки РЛНДз-10/400У1 с приводом и площадкой для обслуживания РУНН. В КТП мачтового типа предусмотрен активный учет электроэнергии. Подстанции мачтовые могут быть укомплектованы любым типом счетчиков по требованию Заказчика. Работу счетчика мачтовой КТП при низких температурах до -60°С обеспечивает устройство обогрева. Мачтовая подстанция устанавливается на стойках из железобетона Т-образной формы. Также подстанция мачтового типа оборудована электрическими и механическими блокировками, которые обеспечивают безопасность работы обслуживающего персонала. Стоимость подстанции мачтового типа и технические характеристики могут отличаться в зависимости от комплектации.
Масса комплектной трансформаторной подстанции мачтового типа:

Дополнительная информация о трансформаторных подстанциях мачтового типа


Столбовые комплектные трансформаторные подстанции напряжением 10(6)/0,4кв

Столбовая КТП

КОМПЛЕКТНАЯ ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ СТОЛБОВАЯ (КТП С) НАПРЯЖЕНИЕМ 10(6)/0,4 КВ МОЩНОСТЬЮ ДО 250 кВА

   Комплектная трансформаторная подстанция столбовая (КТП С) напряжением 10(6)/0,4 кВ мощностью до 250 кВА  предназначена для приема электрической энергии трехфазного переменного тока , преобразования её в напряжение 380/220 В и питания электроэнергией потребителей в загородной местности.
  Конструктивно КТП С (столбовая подстанция) установлена на железобетонной стойке.  На металлоконструкциях, укрепленных на стойке, монтируется оборудование столбовой КТП С:
-устройство со стороны высшего напряжения (УВН);
-трансформатор силовой;
-распределительное устройство со стороны низшего напряжения (РУНН).
    Металлоконструкции силового трансформатора изготавливаются методом горячего цинкования. Напряжение 0,4 кВ от силового трансформатора к РУНН подводится изолированным проводом, который проходит в защитном коробе. Кабели 0,4 кВ проходят в РУНН через герметические вводы.
   Столбовые КТП поставляются в двух вариантах:
- ввод 10 (6) кВ - воздушный, вывод 0,4 кВ - кабельный;
- ввод 10 (6) кВ и вывод 0,4 кВ - воздушный.
   В последнем случае столбовая подстанция комплектуется траверсами для установки низковольтных изоляторов, к которым подключаются отходящие воздушные линии.
  При необходимости столбовая КТП может быть изготовлена по индивидуальному заказу в соответствии со схемой заказчика.


КТПТО-80 - СТАНЦИЯ ДЛЯ ПРОГРЕВА БЕТОНА КТПТО-80 В ЗИМНИЙ ПЕРИОД

Для прогрева грунта и бетонаСтанции трансформаторные комплектные КТПТО-80 -96У1 мощностью 80 кВА наружной установки предназначаются для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматической регулировкой температуры. Также КТПТО предназначена для питания временного освещения и ручного трехфазного электроинструмента на напряжение 36 В в условиях строительных площадок. Масса КТПТО-80 составляет 700 кг. Производительность КТПТО-80 составляет 160м3 бетона за 12 часов.
   Обогрев бетона ускоряет процесс его твердения, а наличие автоматического регулирования температуры сокращает расход электроэнергии.
   Среднее напряжение (СН) 55-95 В используется для электропрогрева бетона и мерзлого грунта. Имеется возможность подключения потребителей на напряжение 380 В и 36 В.
   Условия эксплуатации КТПТО-80: верхнее рабочее и эффективное значение температуры окружающего воздуха составляет соответственно плюс 10 °С и 0 °С, нижнее рабочее значение температуры окружающего воздуха составляет минус 40 °С, эпизодически - до минус 45 °С.
     Цены КТПТО-80, стоимость доставки, а также наличие на складе можно узнать по телефону (044) 502-55-80
Чтобы купить КТПТО-80 нужно указать реквизиты компании и заказать счет на оплату.


Принимаются заказы на силовые трансформаторы:

Силовые трансформаторы ТМ-63/6/0,4
Силовые трансформаторы ТМ-100/6/0,4
Силовые трансформаторы ТМ-160/6/0,4
Силовые трансформаторы ТМ-250/6/0,4
Силовые трансформаторы ТМ-400/16/0,4
Силовые трансформаторы ТМ-630/6/0,4
Силовые трансформаторы ТМ-1000/6/0,4
Силовые трансформаторы ТМ-25/10/0,4
Силовые трансформаторы ТМ-63/10/0,4
Силовые трансформаторы ТМ-100/10/0,4
Силовые трансформаторы ТМ-160/10/0,4
Силовые трансформаторы ТМ-250/10/0,4
Силовые трансформаторы ТМ-400/10/0,4
Силовые трансформаторы ТМ-630/10/0,4 Д/У
Силовые трансформаторы ТМ-630/10/0,4
Силовые трансформаторы ТМ-1000/10/0,4 Д/У
Силовые трансформаторы ТМГ-25/10/0,4
Силовые трансформаторы ТМГ-63/10/0,4
Силовые трансформаторы ТМГ-100/10/0,4
Силовые трансформаторы ТМГ-160/10/0,4
Силовые трансформаторы ТМГ-250/10/0,4
Силовые трансформаторы ТМГ-400/10/0,4 Д/У
Силовые трансформаторы ТМГ-1000/10/0,4 Д/У
Силовые трансформаторы ТМГ-1000/10/0,4
Силовые трансформаторы ТМГ-1600/10/0,4
Силовые трансформаторы ТМЖ-160/27,5
Силовые трансформаторы ТМЗ-630/10/0,4 Д/У лев/прав
Силовые трансформаторы ТСЗН-250/10/0,4 Д/У
Силовые трансформаторы ТСЗН-630/10/0,4 Д/У
Силовые трансформаторы ТСЗН-1000/6/0,4 У/У прав
Силовые трансформаторы ТСЗН-1000/10/0,4 Д/У
Силовые трансформаторы ТСЗН-1600/10/0,4 Д/У
Силовые трансформаторы ТСЗГЛ-2500/10/0,4 Д/У
Силовые трансформаторы ОМП-10/10
Силовые трансформаторы ОМП-4/6
Силовые трансформаторы ОМП-4/10
Силовые трансформаторы НТМ-6
Силовые трансформаторы НТМ-10


Принимаются заказы на трансформаторные подстанции:

Трансформаторные подстанции КТП - 25/10
Трансформаторные подстанции КТП - 63/10
Трансформаторные подстанции КТП -1-100/10 в.к.
Трансформаторные подстанции КТП -1-100/10 к.к.
Трансформаторные подстанции КТП -1-100/6
Трансформаторные подстанции КТП -1-160/10 к.к.
Трансформаторные подстанции КТП -1-160/10 в.к.
Трансформаторные подстанции КТП -1-250/6
Трансформаторные подстанции КТП -1-250/10 в.к.
Трансформаторные подстанции КТП -1-250/10 к.к
Трансформаторные подстанции КТП -1-400/6
Трансформаторные подстанции КТП -1-400/10 к.к.
Трансформаторные подстанции КТП -1-400/10 в.к
Трансформаторные подстанции КТП -1-630/6
Трансформаторные подстанции КТП -1-630/10 к.к.
Трансформаторные подстанции КТП -1-630/10 в.к.
Трансформаторные подстанции КТП -1М-25/10
Трансформаторные подстанции КТП -1М-25/6
Трансформаторные подстанции КТП -1М-100/6
Трансформаторные подстанции КТП -1М-100/10
Трансформаторные подстанции КТП -1М-160/6
Трансформаторные подстанции КТП -1М-160/10
Трансформаторные подстанции КТП -1М-250/6
Трансформаторные подстанции КТП -1М-250/10
Трансформаторные подстанции КТП -1М-400/10
Трансформаторные подстанции КТП -1М-630/10
Трансформаторные подстанции для городских сетей КТПГСМ - 100/10
Трансформаторные подстанции для городских сетей КТПГСМ - 160/6
Трансформаторные подстанции для городских сетей КТПГСМ - 160/10
Трансформаторные подстанции для городских сетей КТПГСМ - 250/6
Трансформаторные подстанции для городских сетей КТПГСМ - 250/10
Трансформаторные подстанции для городских сетей КТПГСМ - 400/10
Трансформаторные подстанции для городских сетей КТПГСМ - 400/6
Трансформаторные подстанции для городских сетей КТПГСМ - 630/10
Трансформаторные подстанции для городских сетей КТПГСМ - 630/6
Трансформаторные подстанции КТПТО - 80 с ТМТО
Трансформаторные подстанции КТПЖО - 10/27,5
